ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

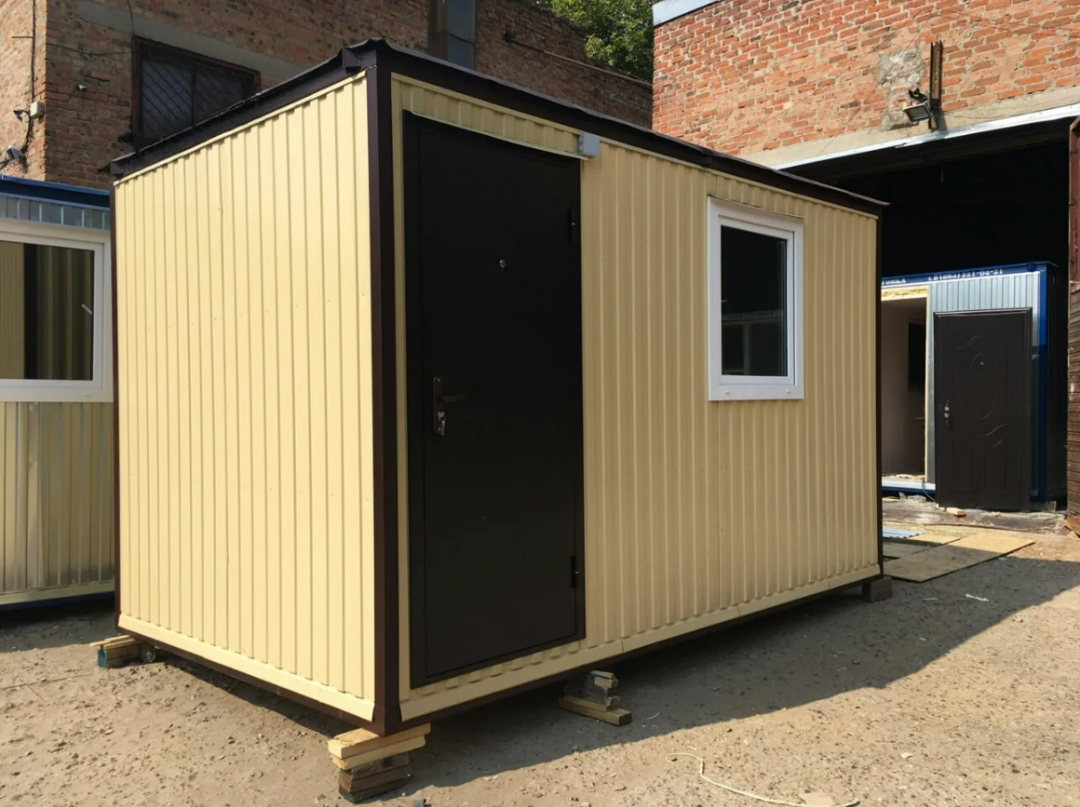

Металлическая утепленная бытовка
✔️ Изготавливаем по индивидуальным размерам.
✔️ Доставляем готовое изделие манипулятором или тралом по всей России.
✔️ Стоимость доставки рассчитывается индивидуально.
✔️ Сборка на участке — +10 000 руб. (при необходимости).
Тип конструкции:
Цельносварная металлическая бытовка заводского изготовления.
Назначение:
Подходит для круглогодичного использования при выборе необходимой толщины утепления.
В стоимость входит изготовление, материалы и монтаж согласно настоящей спецификации.
========================================
ОБЩИЕ ТРЕБОВАНИЯ
========================================
Все пиломатериалы:
• Хвойных пород (сосна/ель)
• Камерной сушки (влажность не более 18%)
• Строганные
• Не ниже 1 сорта
• Обработаны огнебиозащитным составом ТехноНИКОЛЬ в 2 слоя
Металлопрокат:
• Новая профильная труба ГОСТ
• Без следов коррозии и механических повреждений
• Сертифицированный металлопрокат
Защита металла:
• Антикоррозионный грунт
• Износостойкая эмаль по металлу
Все крепежные элементы:
• Конструкционные саморезы повышенной прочности
• Желтопассивированные саморезы
• Саморезы по металлу с прессшайбой
• Только оцинкованный крепеж заводского изготовления
========================================
ОСНОВАНИЕ
========================================
Цельносварная металлическая рама:
Профильная труба 100×100×3 мм
Поперечные лаги пола:
Профильная труба 100×50×3 мм
Шаг лаг:
Не более 600 мм
Защитное покрытие:
Антикоррозионный грунт
Износостойкая эмаль по металлу
Защита пола:
Оцинкованная металлическая сетка
Ячейка:
5×5 мм
По всей площади пола.
========================================
НЕСУЩИЙ МЕТАЛЛИЧЕСКИЙ КАРКАС
========================================
Нижняя обвязка:
Профильная труба 100×100×3 мм
Верхняя обвязка:
Профильная труба 100×50×3 мм
Вертикальные стойки:
Профильная труба 60×40×2 мм
Шаг стоек:
Не более 600 мм
Усиление дверных и оконных проемов:
Профильная труба 60×40×2 мм
Все сварные соединения выполняются полуавтоматической сваркой в среде защитного газа (MIG/MAG).
После сварки все швы очищаются, грунтуются и окрашиваются.
Каркас проходит антикоррозионную обработку и окраску.
========================================
УТЕПЛЕНИЕ
========================================
Стены:
ТехноНИКОЛЬ Роклайт
Толщина:
50 мм
Пол:
ТехноНИКОЛЬ Роклайт
Толщина:
50 мм
Потолок:
ТехноНИКОЛЬ Роклайт
Толщина:
50 мм
========================================
ПАРОИЗОЛЯЦИЯ
========================================
Материал:
ТехноНИКОЛЬ Альфа Барьер 3.0
Монтаж:
По полу
По стенам
По потолку
Все нахлесты проклеиваются специализированной лентой.
========================================
ВЕТРОВЛАГОЗАЩИТА
========================================
Материал:
Супердиффузионная мембрана ТехноНИКОЛЬ
Монтаж:
По наружной стороне утеплителя
По стенам
По потолку
========================================
ПОЛ
========================================
Чистовое покрытие:
Шпунтованная доска
Толщина:
36 мм
Материал:
Хвойные породы
Камерная сушка
Сорт АВ
Крепление:
Желтопассивированные саморезы
========================================
НАРУЖНАЯ ОТДЕЛКА
========================================
Материал:
Профилированный лист С8
Толщина металла:
0,50 мм
Покрытие:
Полимерное (Полиэстер)
Цвет:
Любой цвет по каталогу RAL
Монтаж:
Вертикальный или горизонтальный (по проекту)
Комплектация:
• Наружные углы
• Ветровые планки
• Торцевые планки
• Наличники
• Доборные элементы
Все доборные элементы окрашиваются в цвет фасада.
========================================

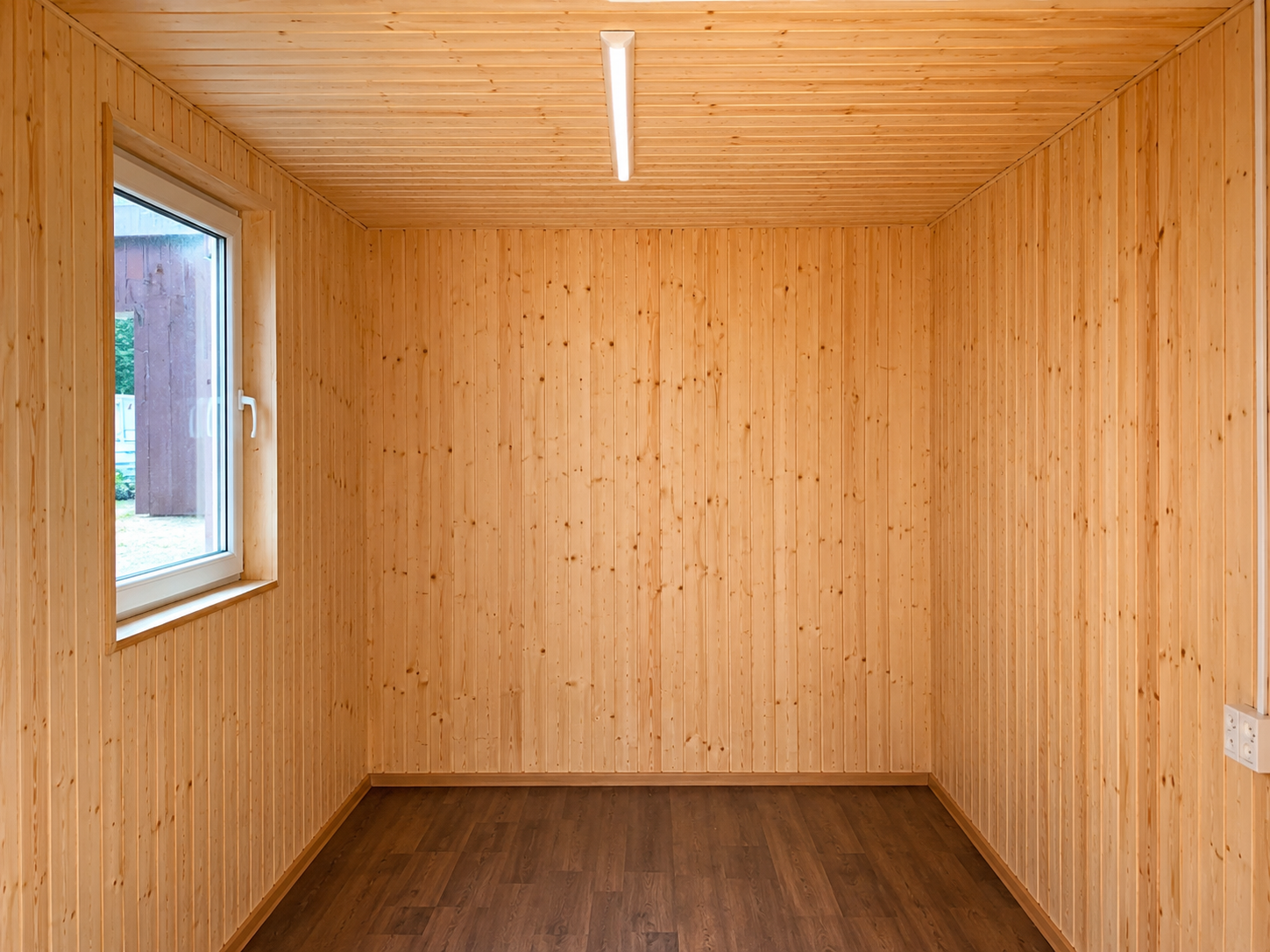

ВНУТРЕННЯЯ ОТДЕЛКА
========================================
Материал:
Вагонка хвойных пород
Сорт:
АВ
Толщина:
12,5–14 мм
Монтаж:
Горизонтальный
Крепление:
Финишные желтопассивированные гвозди
Все внутренние углы и примыкания закрываются деревянными раскладками.
========================================
КРОВЛЯ
========================================
Тип:
Односкатная
Несущий каркас:
Профильная труба 100×50×3 мм
Обрешетка:
Доска 25×100 мм
Кровельное покрытие:
Профилированный лист С8
Толщина металла:
0,50 мм
Покрытие:
Полимерное (Полиэстер)
Цвет:
Любой цвет по каталогу RAL
Комплектация кровли:
• Карнизные планки
• Торцевые планки
• Капельники
• Доборные элементы
• Уплотнители примыканий
========================================
ОКНА 1 шт
========================================
Входят в стоимость изделия
Металлопластиковое окно
Профиль:
58 мм
Стеклопакет:
Однокамерный
Тип открывания:
Поворотно-откидное
Комплектация:
• Подоконник
• Отлив
• Москитная сетка
• Наличники
========================================
ВХОДНАЯ ДВЕРЬ
========================================
Металлическая утепленная дверь
Размер:
2000×850 мм
Толщина полотна:
70 мм
Толщина стали:
1,5 мм
Утепление:
Минеральная плита высокой плотности
Покрытие:
Полимерное
Цвет:
Любой цвет по каталогу RAL
Комплектация:
• Два контура уплотнения
• Коробка
• Петли
• Ручка
• Замок
• Наличники
========================================
КРЕПЕЖ И МЕТИЗЫ
========================================
Саморез конструкционный 6×120 мм
Саморез конструкционный 5×90 мм
Саморез универсальный 4,5×70 мм
Саморез универсальный 4×50 мм
Саморезы по металлу с прессшайбой
Заклепки алюминиевые
Монтажные пластины оцинкованные
Перфорированные усиленные уголки
Весь крепеж имеет антикоррозионное покрытие заводского изготовления.
========================================
ФУНДАМЕНТ
========================================
ФБС блоки
Размер:
200×200×400 мм
Количество:
8 шт
или
Винтовые Сваи СВС 76x2500 мм. Оголовок 200х200мм Изготовлены из стали марки стЗсп5 ГОСТ 10705-80 с учетом монтажа - 4000 руб/шт
========================================
КОНТРОЛЬ КАЧЕСТВА
========================================
Перед передачей изделия заказчику выполняется:
• Проверка геометрии конструкции
• Контроль качества сварных соединений
• Проверка качества окраски металлического каркаса
• Проверка крепления наружной и внутренней отделки
• Проверка работоспособности окон и дверей
• Контроль качества монтажа кровли
========================================
ДОПОЛНИТЕЛЬНЫЕ ПРЕИМУЩЕСТВА
========================================
✔ Цельносварный металлический каркас повышенной прочности.
✔ Профилированный лист С8 толщиной 0,50 мм с полимерным покрытием.
✔ Любой цвет наружной отделки по каталогу RAL.
✔ Металлический каркас полностью обработан антикоррозионным грунтом и окрашен износостойкой эмалью.
✔ Все сварные швы очищаются, грунтуются и окрашиваются после сварочных работ.
✔ Используется только сертифицированный металлопрокат и качественные пиломатериалы камерной сушки.
✔ Доставка готового изделия манипулятором.
✔ Возможность изготовления по индивидуальным размерам и проектам.
========================================
ГАРАНТИЯ
========================================
Гарантия на изделие — 10 лет.
Работаем строго по договору без скрытых платежей.
